傳統后路椎弓根螺釘內固定術為開放手術，其治療胸腰椎骨折創傷大、并發癥多。近年來經皮椎弓根螺釘內固定術（percutaneous pedicle screw，PPS）被逐漸接受，但患者和醫務人員接受X線照射較多，且存在螺釘誤植風險[1-6]，影響了術式的療效及推廣。因此，我們提出于光電導航系統引導下行PPS治療胸腰椎骨折，并與常規PPS進行比較，分析導航引導下植釘準確性和療效差異，為臨床選擇術式提供依據。報告如下。
1 臨床資料
1.1 患者選擇標準
納入標準：① 外傷性T8～L5單椎體骨折患者，無脊髓和神經根損傷的神經系統癥狀和體征；② AO分型為A型；③ 術前評估能夠耐受手術；④ 行PPS治療。排除標準：① 術前影像學檢查示，患椎后壁骨折片突入椎管，椎管占位 > 20%；② 年齡 > 70歲或伴有中度及以上骨質疏松；③ 其他病理性骨折。
2013年5月－2015年6月共39例患者符合選擇標準納入研究，分為光電導航系統（BrainL公司，德國） 引導組（試驗組，20例）和C臂X線機（Siemens公司，德國）透視引導組（對照組，19例）。
1.2 一般資料
試驗組：男15例，女5例；年齡36～68歲，平均51.0歲。致傷原因：高處墜落傷8例，交通事故傷12例。骨折椎體：T12 7例，L1 6例，L2 7例。骨折根據AO分型：A1型16例，A2型1例，A3型3例。傷后至手術時間2～4 d，平均2.6 d。患椎前高壓縮比（vertebral compression ratio，VCR）[7]為71.97%± 5.66%。
對照組：男13例，女6例；年齡37～70歲，平均50.5歲。致傷原因：高處墜落傷6例，交通事故傷13例。骨折椎體：T12 7例，L1 6例，L2 6例。骨折根據AO分型：A1型16例，A2型1例，A3型2 例。傷后至手術時間2～3 d，平均2.5 d。VCR為73.50%±5.97%。
兩組患者均有不同程度腰背部疼痛，無雙下肢麻木及放射痛，雙下肢及鞍區感覺、運動功能均無異常。術前X線片、CT、MRI檢查顯示患椎均不同程度壓縮、相應節段椎管占位 < 20%、患椎明顯水腫。兩組患者性別、年齡、致傷原因、骨折椎體、AO分型、傷后至手術時間、術前疼痛視覺模擬評分（VAS）和VCR等一般資料比較，差異均無統計學意義（P > 0.05），具有可比性。見表 1。
表1
兩組患者臨床評價指標比較（1.3 手術方法
兩組手術均由同一組醫師完成，采用北京富樂科技開發有限公司的經皮椎弓根螺釘內固定系統。
對照組：患者于全麻下取俯臥位，C臂X線機正位透視，標記患椎及上、下節段椎弓根的體表投影。于標記點稍外側作長約2 cm縱切口，以帶套筒的穿刺針探及橫突和關節突，正位透視見穿刺針尖位于椎弓根投影外側壁，以內傾15～20°進行穿刺。側位透視見針尖達椎體后緣，正位針尖貼近椎弓根投影內側壁，此時方向合適，否則需調整穿刺。取出穿刺針，套筒內置入導針繼續穿刺至針尖達椎體前中份。同樣方法將其余導針置入預定的椎弓根內。通過導針用中空攻絲擴大釘道后，擰入帶U形開口釘座的椎弓根螺釘。正、側位透視確認螺釘位置滿意。通過植釘的上、下縱切口間作深部肌肉隧道，將長度合適的預彎縱向固定棒植入U形開口釘座內，植入固定螺帽行初步固定，撐開復位并矯正屈曲畸形后，鎖緊螺帽。再次正、側位透視確認螺釘、固定棒位置滿意。折斷螺釘釘座，全層縫合切口，敷料包扎。
試驗組：患者于全麻下取俯臥位，穿刺前于皮膚上標記患椎節段，指導C臂X線機攝片范圍。① 將光電導航固定參考架安置于患椎附近20 cm內，在參考架上固定反射球，使之位于雙目紅外線位置探測儀可探測范圍。在C臂X線機圖像增強器上固定校準板，將導航系統定位架固定于患椎附近，并使其頭端處于C臂X線機拍攝范圍。分別攝患椎節段正、側位片，導入計算機工作站建立虛擬透視圖像。在穿刺套針上安裝手術器械示蹤器，在計算機工作站內虛擬正、側位透視圖像上，按照導航系統注冊方法進行圖像配準和器械注冊，注冊成功后手術器械以光標形式顯示在虛擬正、側位透視圖像上，并且可顯示已注冊器械的尖端在空間中的延長線。② 調整穿刺針使光標尖端（即穿刺針尖）位于椎弓根投影外側壁，光標延長線在正、側位片上均通過椎弓根中心，且在側位片上與上終板平行，此時穿刺針與皮膚接觸點為皮膚切口部位。于標記的穿刺點皮膚作小切口，穿刺針觸探橫突并內移至橫突根部附近，檢查穿刺針光標達到上述要求后進行穿刺，根據導航屏幕上模擬位置動態下引導進行穿刺，側位圖像上針尖到達椎體后緣時，正位圖像見針尖貼近椎弓根投影內側壁。見圖 1。置入導針穿刺至椎體前中份，C臂X線機透視證實。③ 其余常規操作同對照組。
圖1

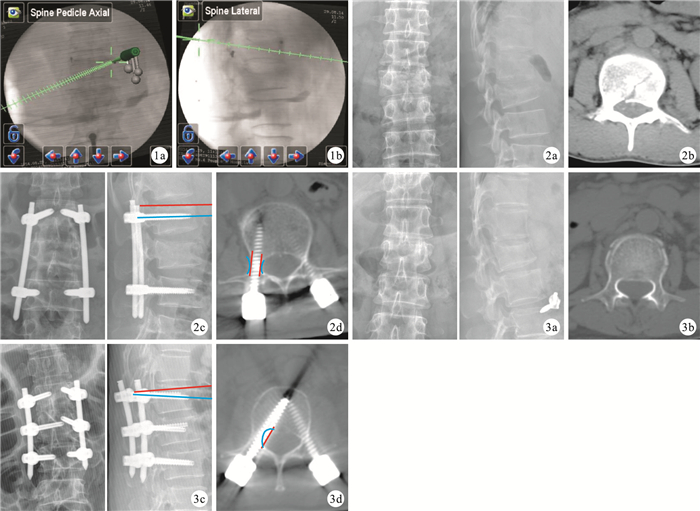

光電導航系統引導下穿刺示意圖 ? 正位圖像上穿刺針尖位于椎弓根投影外側壁，光標延長線通過椎弓根中心 ? 側位圖像上光標延長線通過椎弓根中心 圖 2 試驗組患者，男，36歲，L2椎體骨折行光電導航系統引導PPS ? 術前正、側位X線片 ? 術前CT ? 術后6個月正、側位X線片示螺釘與上終板平行 ? 術后6個月CT示雙側螺釘位置Ⅰ級 圖 3 對照組患者，女，48歲，L2椎體骨折行常規PPS ? 術前正、側位X線片 ? 術前CT ? 術后6個月正、側位X線片示螺釘與上終板成角 ? 術后6個月CT示左側螺釘位置Ⅲ級
Figure1.
The schematic diagram of puncture guided with photoelectric navigation ? The puncture point at the lateral wall of the pedicle projection and the cursor extended line through the center of the pedicle at the frontal image ? The cursor extended line through the center of the pedicle at the lateral image Fig. 2 A 36-year-old male patient with L2 fracture undergoing the photoelectric navigated PPS in trial group ? Anteroposterior and lateral X-ray films before operation ? CT image before operation ? Anteroposterior and lateral X-ray films at 6 months after operation, showing that the screws were paralleled to upper-endplates ? CT image at 6 months after operation, show ing that the screws at both sides were at grade Ⅰ Fig. 3 A 48-year-old female patient with L2 fracture undergoing the routine PPS in control group ? Anteroposterior and lateral X-ray films before operation ? CT image before operation ? Anteroposterior and lateral X-ray films at 6 months after operation, showing that the screw and upper-endplate had angle ? CT image at 6 months after operation, showing that the left screw was at grade Ⅲ
兩組患者共植入椎弓根釘174枚，對照組83枚（平均每例4.4枚），其中植入4枚14例，5枚3例，6 枚2例；試驗組91枚（平均每例4.6枚），其中植入4枚13例，5枚3例，6枚4例。
1.4 術后處理
兩組術后常規使用抗生素預防感染，術后當天指導患者臥床行患肢等張性肌肉收縮鍛煉，臥床1 周后在支具保護下逐漸下地活動。
1.5 療效評價指標
1.5.1 臨床評價
① 記錄手術時間（從術者開始標記穿刺點或穿刺節段至敷料包扎）、術中出血量（血紗布總重量－干紗布總重量，以1 g=1 mL為換算標準）以及X線透視次數（包括定位、穿刺及確認植釘的攝片總次數）；② 記錄術后7 d、6個月VAS評分，并與術前比較；③ 記錄術中植釘一次性成功率（one-time success rate，OSR），指首次穿刺并成功植釘，不包括椎弓根突破調整穿刺后植釘成功；④ 觀察術后雙下肢及鞍區感覺、運動功能情況。
1.5.2 影像學評價
手術前后攝胸腰椎正、側位X線片和CT，均以Dicom格式保存，采用MiniViewer Version1.0軟件（Millennium Systems公司，埃及）測量以下指標。① 側位X線片上測量并計算VCR[7]，VCR=患椎前緣高度/[（患椎上位相鄰椎體前緣高度+患椎下位相鄰椎體前緣高度）/2]×100%。② 側位X線片上測量螺釘與上終板夾角（endplate-screw angle，ESA），取上終板與椎體前、后緣交點連線作為上終板線，其與螺釘軸位夾角即為ESA。③ 于CT橫斷面按照Ringel等[4]的分級標準評估螺釘與椎弓根關系（pedicle-screw relationship，PSR）：椎弓根螺釘位于椎弓根內為Ⅰ級，椎弓根螺釘穿破椎弓根 < 2?mm為Ⅱ級，椎弓根螺釘穿破椎弓根2～4 mm為Ⅲ級，椎弓根螺釘穿破椎弓根 > 4 mm為Ⅳ級；定義Ⅰ、Ⅱ級為優良植釘，Ⅲ、Ⅳ級為不良植釘。④ CT上觀察植釘節段有無異常陰影，了解是否有血管損傷。
1.6 統計學方法
采用SPSS19.0統計軟件進行分析。計量資料以均數±標準差表示，組間比較采用獨立樣本t檢驗；組內各時間點間比較采用重復測量方差分析，兩兩比較采用SNK檢驗；計數資料以率表示，組間比較采用χ2檢驗；檢驗水準α=0.05。
2 結果
兩組患者手術時間及術中出血量比較，差異均無統計學意義（P > 0.05）；對照組X線透視次數顯著多于試驗組，比較差異有統計學意義（t=-15.658，P=0.000）；見表 1。試驗組OSR為95.60%（87/91），明顯優于對照組的86.75%（72/83），差異有統計學意義（χ2=4.323，P=0.038）。術后患者切口均Ⅰ期愈合，無切口感染等早期并發癥發生。兩組患者均獲隨訪，試驗組隨訪時間6～11個月，平均7.6個月；對照組7～11個月，平均7.8個月。術后均無神經、血管損傷等相關植釘并發癥；雙下肢及鞍區感覺、運動功能均無異常。術后7 d、6個月兩組VAS評分比較，差異均無統計學意義（P > 0.05）；組內術后2個時間點VAS評分均較術前顯著改善，術后6個月時評分低于7 d時，比較差異有統計學意義（P < 0.05）。
術后6個月試驗組和對照組VCR分別為94.75%±5.10%和92.40%±5.09%，均較術前顯著改善，差異有統計學意義（t=11.865，P=0.000；t=11.359，P=0.000）；術后兩組間比較差異無統計學意義（t=1.442，P=0.158）。術后6個月試驗組和對照組ESA分別為（1.82±1.13）°和（3.36±2.43）°，比較差異有統計學意義（t=5.421，P=0.000）。術后6個月，試驗組PSR分級為Ⅰ級83枚、Ⅱ級6枚、Ⅲ級2枚，優良植釘率為97.80%；對照組Ⅰ級54枚、Ⅱ級19枚、Ⅲ級7枚、Ⅳ級3枚，優良植釘率為87.95%；兩組比較差異有統計學意義（χ2=18.347，P=0.000）。CT觀察示植釘節段均無血腫等異常陰影。見圖 2、3。
3 討論
與傳統開放手術相比，PPS治療胸腰椎骨折具有創傷小、出血少、手術時間短、風險低、恢復快等優點[3, 8-9]，但仍有1.9%～4.0%患者發生與椎弓根螺釘誤植相關的神經、血管損傷等并發癥[1, 4-6]。因此，提高植釘準確性仍是PPS至關重要的問題。此外，傳統PPS在C臂X線機引導下進行，常需透視數十次才能完成穿刺植釘[10-11]。雖然通過穿戴防護服、增加防護距離等方法可減少醫務人員所受輻射量[11-12]，但對患者難以采取有效防護措施；并且，C臂X線機只能采集單平面二維靜態圖像，無法在立體空間上對穿刺過程進行實時引導。因此，尋求一種動態引導、低輻射乃至無輻射的導航方式尤為重要。
PPS植釘的準確性主要從X線片和CT上進行評價。Weinstein等[13]認為螺釘位于椎弓根內，且盡量與上終板平行可獲得更好的穩定性，即ESA為0°時螺釘可獲得最佳固定強度，這一觀點已被大多數醫生認同。而通過CT評價螺釘位置的方法較多，目前尚無統一標準。Youkilis等[14]根據螺釘與椎弓根關系將其分為未突破、≤2 mm及 > 2 mm 3級；Raley等[1]將植釘并發癥納入分級范疇，只要有相關并發癥發生均視為嚴重不良植釘；也有學者認為螺釘植入深度亦需納入評價[15]。本研究采用Ringel等 [4]的分級標準，主要從影像學圖像進行螺釘位置分析，植釘相關并發癥進行單獨記錄。由于此分級方法中Ⅰ、Ⅱ級螺釘的把持力未受到明顯影響，Ⅲ、Ⅳ級螺釘固定強度可能不足，故將前兩者視為優良植釘，后兩者視為不良植釘。此外，椎弓根穿刺次數對植釘準確性也有一定影響，如穿刺過多可能損傷椎弓根壁形成假道，易引起螺釘位置不良，甚至發生脊髓神經損傷等嚴重并發癥。所以，我們選擇了OSR作為評價植釘準確性的指標之一。
近年來，脊柱外科導航系統逐漸應用于臨床，圖像采集方式可基于C臂X線機、O臂X線機、CT以及MRI[16-20]。雖然后三者可對術中穿刺過程進行三維引導，但由于設備昂貴難以推廣。而基于C臂X線機的光電導航系統應用較多，其在輻射量、準確性等方面較傳統透視方式更佳[10, 19-20]。但也有學者認為非導航下手術效果與導航下手術效果類似，甚至更優[21]。楊陽等[22]報道采用單純前后位透視引導PPS，在降低輻射和保證植釘準確性方面均有較好表現。Kim等[19]發現導航下椎弓根植釘耗時較長，但總體手術時間較常規透視下植釘短。因此，為進一步探討光電導航系統用于PPS的價值，我們進行了比較研究。
本研究采用基于C臂X線機的光電導航系統，可同時注冊多個平面的虛擬圖像，且為實時導航，因此對術中穿刺植釘過程可進行空間動態引導。當側位導航圖像上針尖到達椎體后緣時，正位導航圖像上針尖貼近椎弓根投影的內側壁，即為合適植釘方向；如穿刺時未達到前述要求，需在導航圖像上對穿刺方向進行實時調整，對于穿刺過程的把握更直觀。術中試驗組僅在圖像采集及術中需透視確認的情況下攝片，穿刺植釘過程中可脫離輻射，因此透視次數明顯少于對照組；兩組術中出血量、術后VAS評分及VCR無明顯差異，均獲得滿意的臨床療效。本研究中兩組手術時間亦無明顯差異，考慮與早期設備注冊不熟悉有關，后期設備操作熟練后手術時間有望減少。而試驗組OSR和ESA均明顯優于對照組，不良植釘率試驗組（2.20%）也低于對照組（12.05%）及既往報道（6.6%～23%）[1, 5]。提示，光電導航系統應用于PPS中可明顯提高穿刺及植釘準確性。
但是，光電導航系統具有光學示蹤技術的通病，即在參考架松動等情況下會發生圖像漂移造成誤差，主要與術者設備操作不熟練有關。本研究試驗組有2 枚螺釘植入位置不佳，均發生在導航系統使用早期階段。因此，早期應用光電導航系統時可結合術者經驗進行判斷，必要時透視證實，每次穿刺前均將注冊器械與標準件進行比對、校準，以有效避免類似情況發生。
綜上述，光電導航系統引導下PPS治療胸腰椎骨折可提高術中穿刺及植釘的準確性、減少術中X線透視次數、維持良好的椎體復位，且未延長手術時間、增加出血量，可獲得較好近期療效，遠期療效有待進一步觀察明確。
