各種原因導致的足踝部創面臨床常見，伴骨、肌腱外露時，常需皮瓣修復。其中脛后動脈穿支皮瓣因質地與足踝部皮膚相近、可切取面積較大，成為修復足踝部創面較理想的選擇[1-3]。但脛后動脈穿支血管解剖復雜且存在變異，術中皮瓣切取可能失敗。為了提高皮瓣切取成功率，臨床常對穿支血管進行術前導航，明確其血管形態、走行方向及管徑大小。目前應用于臨床的術前導航方法主要有多普勒超聲和多排螺旋CT血管造影，但多普勒超聲受檢查者主觀因素影響較大，多排螺旋CT血管造影對細小穿支血管顯影較差，而數字減影血管造影（digital subtraction angiography，DSA）可以彌補以上不足。2010年1月－2014年5月，我們對12例足踝部創面患者采用脛后動脈穿支皮瓣修復，術前應用DSA導航觀察脛后動脈穿支血管走行方向、分布范圍、血管長度及內徑等，以指導皮瓣切取，獲得滿意效果。報告如 下。
1 臨床資料
1.1 一般資料
本組男7例，女5例；年齡22～54歲，平均36歲。致傷原因：機器絞傷2例，摔傷3例，交通事故傷7例。病程7～45 d，平均16 d。左側6例，右側6例。創面部位：足背部9例，踝周3例。創面輕度污染4例，重度污染伴膿性分泌物8例。伴骨外露5例，肌腱外露7例。創面范圍6 cm×4 cm～ 10 cm×5 cm。
1.2 術前DSA及皮瓣設計
1.2.1 DSA檢查
患者取仰臥位，常規消毒腹股溝穿刺點，用2%利多卡因5 mL在穿刺點周圍皮下行局部浸潤麻醉，用5F穿刺鞘穿刺股動脈，在親水涂層導絲引導下將5F導管置入脛后動脈起始處并進行造影，造影劑流量為3 mL/s。采集脛后動脈及其穿支血管圖像，通過計算機進行數字剪影處理后成像。觀察脛后動脈穿支血管起始部位、走行、分布范圍及穿支血管間的關系等。以5F導管為參照物，測量穿支血管自脛后動脈起始部的管腔內徑；以5角錢硬幣為參照物，測量穿支血管長度（起始部至分出上行支及下行支前）；以內踝最凸點為測量基點，測量穿支血管起始部位距內踝距離，以表示穿支血管位置。
1.2.2 皮瓣設計
① 皮瓣蒂部旋轉軸點：根據術前DSA測量的各穿支血管起始部位，其垂直皮膚的體表投影作為皮瓣蒂部旋轉軸點。DSA檢查顯示，本組患者脛后動脈在向下走行過程中共發出2～7支穿支血管，其中在內踝尖上（9.10±0.77）、（17.10±0.67）、（23.21±0.53）cm處，存在3支較恒定的穿支血管，可以此3支穿支血管起始部位作為皮瓣蒂部旋轉軸點。② 皮瓣軸心線：內踝與脛骨內髁后緣的連線作為皮瓣軸心線。③ 皮瓣切取范圍：DSA檢查結果顯示，各穿支血管不是孤立存在，相鄰的兩個穿支血管間有“鏈狀血管”將其串聯。結合 每個穿支血管分布范圍即可確定皮瓣切取范圍，上界可達膝下5 cm，下界至內踝上緣，前至前正中線，后至后正中線。④ 皮瓣解剖平面：深筋膜下 層。
1.3 手術方法
蛛網膜下腔阻滯麻醉聯合持續硬膜外麻醉下，患者取仰臥位。首先，創面徹底清創，剪除壞死組織。然后按術前皮瓣設計，自一側切開皮膚直至深筋膜下間隙，將深筋膜與皮下組織間斷縫合固定防止分離后，向另一側掀起。觀察穿支血管的分布，在未確定皮瓣蒂部旋轉軸點前，盡量多保留穿支血管，選擇內徑＞1 mm的穿支血管作為供血動脈，其在脛后動脈起始部位作為皮瓣蒂部旋轉軸點，結扎并切斷其余穿支動脈。根據旋轉軸點的位置對皮瓣設計進行調整。將皮瓣由近向遠從深筋膜下掀起，將皮神經及淺靜脈包含在內，至遠側穿支血管蒂處。于比目魚肌和趾長屈肌間隙向深處追蹤并游離出所需長度血管蒂，為保證皮瓣的靜脈回流，可保留長4～5 cm、寬2～3 cm的筋膜蒂。本組1例存在淺靜脈干逆向倒灌，在遠側皮下脂肪中將其結扎，以阻斷倒灌。最后，將皮瓣翻轉修復創面。本組皮瓣切取范圍7 cm×5 cm～11 cm×6 cm。供區采用對側大腿前內側中厚皮片游離植皮修復。
1.4 術后處理
術后烤燈保暖并常規“三抗”治療1周；及時更換敷料，疏松包扎，防止皮瓣及蒂部受壓，影響血運，密切觀察皮瓣血運情況。石膏外固定患足于背伸位2周，2周后拆線及拆除外固定物出院，囑患者加強踝關節功能鍛煉。
2 結果
2.1 DSA觀測結果
脛后動脈穿支血管在向淺層走行過程中發出上行支及下行支，各分支相連接形成縱向鏈狀吻合，血管鏈走行方向與肢體縱軸一致（圖 1）。各穿支血管位置（距內踝距離）、起始部內徑、血管長度及出現例數見表 1。
圖1

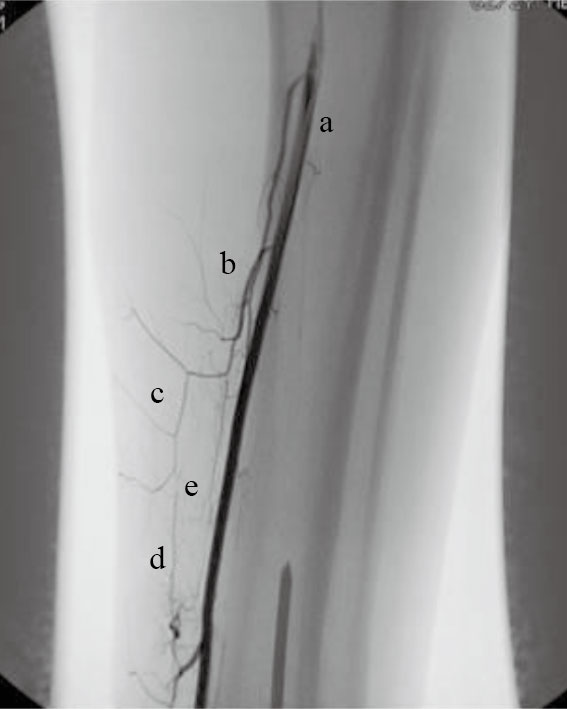

脛后動脈穿支血管造影 a：脛后動脈 b：脛后動脈穿支 c：下行支 d：上行支 e：直接鏈狀吻合血管
Figure1.
The angiography of posterior tibial arterial perforator a: Posterior tibial artery b: Posterior tibial arterial perforator c: Descending branch d: Ascending branch e: Direct linking vessel
表1
脛后動脈穿支血管測量結果（n=12）
Table1.
The measurement results of the posterior tibial arterial perforator（n=12）
2.2 臨床結果
本組患者均根據DSA觀測結果設計并順利切取皮瓣；術后皮瓣均順利成活，創面Ⅰ期愈合，無淤血、壞死及張力性水皰發生。供區植皮全部成活，切口Ⅰ 期愈合。患者均獲隨訪6個月，皮瓣色澤、質地、外形良好，皮瓣及供區皮片均無潰瘍形成。患足行走正常。見圖 2。
圖2

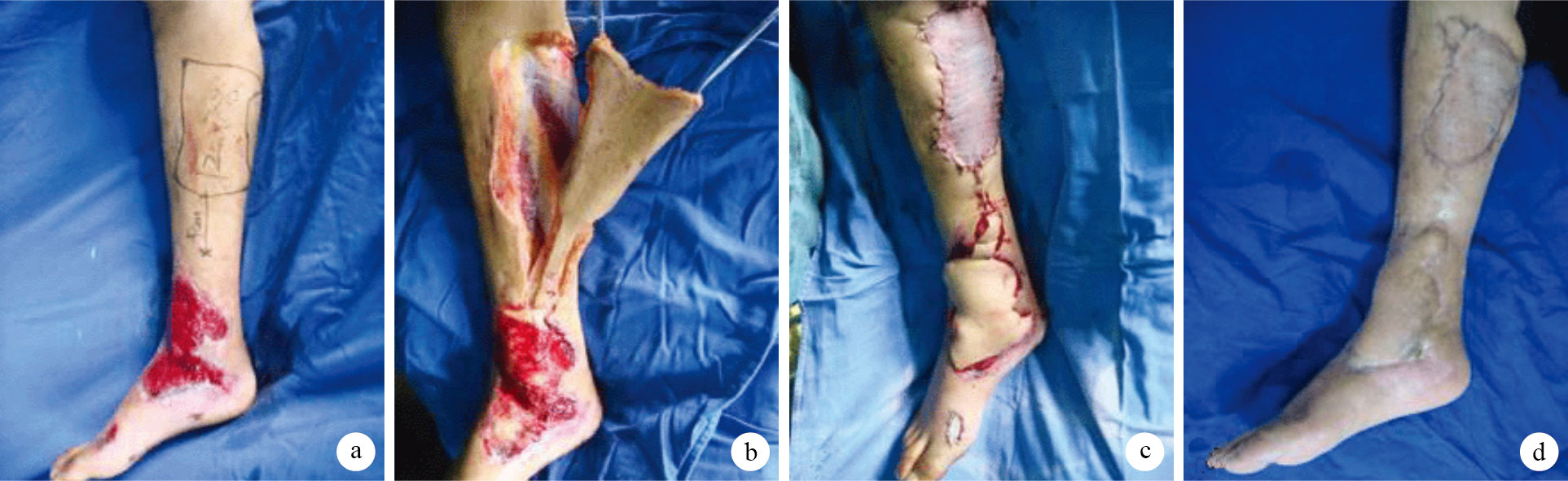

患者，男，42歲，右內踝皮膚軟組織缺損 ? 術前創面及皮瓣設計 ? 術中切取皮瓣 ? 皮瓣修復術后即刻 ? 術后6個月皮瓣外 觀
Figure2.
A 42-year-old male patient with skin and soft tissue defects of the right ankle ? Wound and flap design before operation ? Intraoperative flap harvesting ? Appearance of flap at immediate after operation ? Appearance of flap at 6 months after operation
3 討論
3.1 DSA在脛后動脈穿支皮瓣應用中的價值
研究表明，脛后動脈在小腿后內側肌間隔發出4～6 支皮穿支[4-6]，其中在內踝上9～12 cm、17～19 cm、22～24 cm 處分別發出恒定穿支[4]。Jones等[5]報道利用內踝上8 cm 處的肌間隔穿支作為皮瓣旋轉軸點，可切取皮瓣至脛骨平臺下10 cm。Amarente等[7]解剖研究發現，于內踝上約5 cm 處可取得可靠穿支，利用該穿支可切取遠端蒂皮瓣修復小腿下端創面，即內踝上穿支皮瓣，皮瓣切取面積可達20 cm×10 cm。本組DSA檢查顯示，脛后動脈在向下走行過程中發出2～7支穿支血管，其中在內踝尖上（9.10±0.77）、（17.10±0.67）、（23.21±0.53） cm處存在3支較恒定的穿支血管；與以上研究結果一 致。
應用脛后動脈穿支皮瓣修復創面，首先需要精確定位穿支血管在動脈主干的起始部位，明確穿支血管形態、走行及穿支血管間是否有鏈狀吻合[8-9]。DSA術前導航可以滿足以上需要，其能清晰顯示脛后動脈穿支血管具體發出部位，動態觀察穿支血管形態、走行，以及穿支血管間吻合情況[10-11]。而且，DSA在微小血管成像方面具有明顯優勢，可以清晰顯示直徑＜0.5 mm的動脈穿支血管[12-13]，甚至可以選擇脛后動脈的某一個穿支血管進行造影，了解單個穿支血管的供血范圍，為術前選擇皮瓣供區和設計皮瓣提供可靠的影像學依據。本組患者按照DSA檢查結果設計并切取皮瓣，術后皮瓣均順利成活。表明DSA測量結果準確，可以指導皮瓣設計及切取。但DSA也存在一些缺點，因其為有創性操作，術中及術后可能出現穿刺點出血、血腫，甚至假性動脈瘤形成等并發癥，如果處置不當，會延長住院時間，增加住院費用。
3.2 手術體會
脛后動脈穿支血管管徑及走行的個體差異較大[14]，因此我們認為采用脛后動脈穿支皮瓣修復時需注意以下問題：① 術前行DSA檢查，明確穿支血管位置、走行及分布范圍。② 切取皮瓣時，將皮膚與深筋膜縫合固定，防止二者脫離，影響皮瓣血運。③ 尋找穿支血管時牢記“壓力平衡”原理，即某一特定區域正常血供量是基本穩定的[15]，因此其供養血管在間距和管徑方面互有代償性[16-17]；術中注意保留出現的每一支穿支血管，待皮瓣完全掀起后再切斷不需要的穿支血管[18]。④ 注意淺靜脈干的不良作用，術中若發現皮瓣腫脹明顯、蒂部有堅硬條索時，應在蒂部將淺靜脈結扎。⑤ 對于包含皮神經的穿支皮瓣勿分離皮神經，因分離皮神經容易損傷皮瓣血 供。
綜上述，采用脛后動脈穿支皮瓣修復足踝部創面時，利用DSA術前導航可有效指導皮瓣設計及切取，提高手術成功率。但本研究僅觀察了12例 患 者，其臨床應用價值有待擴大樣本量進一步觀察明 確。
