引用本文： 薛秒, 余梅, 張耀之, 羅蘭, 王丹. 新型醫用儲痰杯的研制. 華西醫學, 2016, 31(11): 1959-1960. doi: 10.7507/1002-0179.201600539 復制
在臨床護理工作中，特別是在呼吸系統疾病的相關科室，一次性醫用儲痰杯是一種不可或缺的痰液收集容器[1]。現有技術中多采用在一次性儲痰杯中加入消毒液體來暫時儲存患者的痰液，該儲痰杯由杯體、杯蓋和杯柄組成。在臨床工作中我們發現，目前使用的一次性醫用儲痰杯存在以下不足：① 由于杯體內部無相應裝置將混有痰液的消毒液相對隔離，因此當打開杯蓋后患者將直接面對痰液，容易使其產生不良地視覺刺激，從而導致惡心等不良反應的發生；② 由于杯體內部無相應裝置將痰液相對密封，因此當患者不小心打翻痰杯時，痰液容易溢出進而污染周圍環境；③ 現在使用的消毒液是由粉末狀的消毒劑和一定比例的水混合配制而成，其消毒的功效具有一定的時效性，且消毒液的濃度將隨著配置時間的延長而遞減，無法完全有效地殺死痰液中的病菌。
為此，我們設計了更加衛生、環保及人性化的一次性帶消毒液的醫用儲痰杯（已獲得國家專利，專利號：201420479368.6），既可有效防止痰液的外溢，減少對患者的不良視覺刺激，同時又能保證消毒液的功效，減少疾病傳播，利于患者的康復。現介紹如下。
1 材料與方法
1.1 結構
本儲痰杯由杯體、杯蓋、杯柄、內殼、扇形平板、導桿、滑套、連桿、導入通道、藥劑倉、滑環組成（圖 1）。

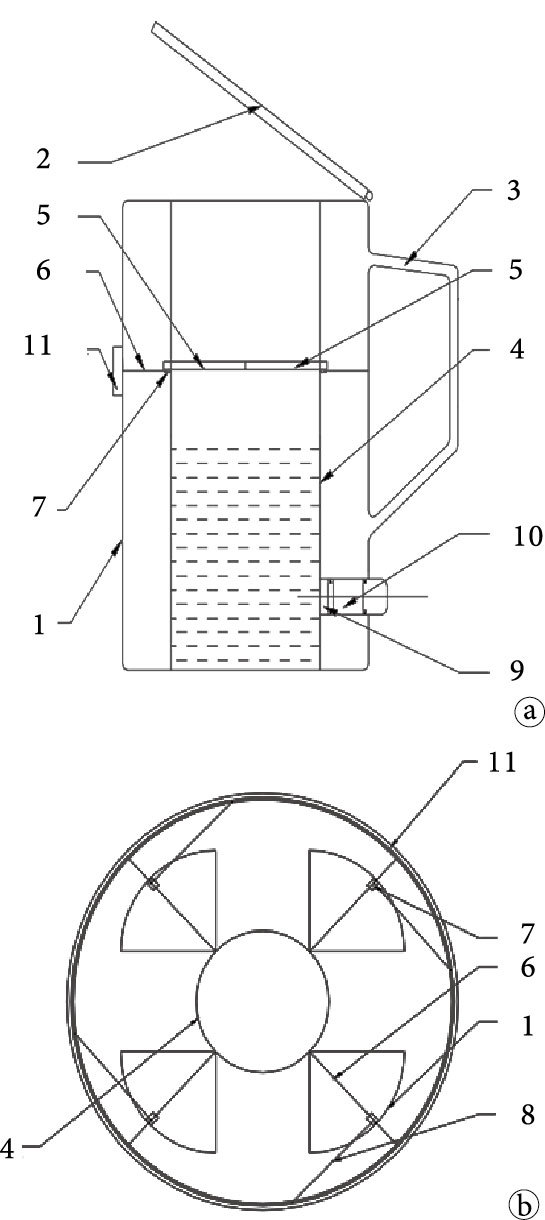

圖1
一次性帶消毒液醫用儲痰杯結構示意圖 1：杯體；2：杯蓋；3：杯柄；4：內殼；5：扇形平板；6：導桿；7：滑套；8：連桿；9：導入通道；10：藥劑倉；11：滑環 a. 杯體平面狀態示意圖 b. 內部扇形開閉裝置打開狀態示意圖
1.2 使用方法
患者使用儲痰杯前，杯體內殼中預先裝有一定體積的水，消毒藥劑存放在藥劑倉中，藥劑倉的外壁上設置有進水孔。導入通道固定在杯體上，并且將杯體外壁與內殼的內壁連通。使用前，用手將一端露出杯體外壁的藥劑容器向內殼方向推動，使藥劑倉的外壁進入到內殼的水中，此時水從藥劑倉的進水口處進入到藥劑倉內，使消毒藥劑被完全溶解掉。患者吐痰前只需要轉動杯體上的滑環，使扇形平板處于打開狀態，就可以將痰液吐入消毒液中。使用完畢后反向旋轉滑環，扇形平板處于關閉狀態，將痰液隔離在杯體下部，關上杯蓋即可。
2 討論
該新型醫用儲痰杯具有以下優點：① 該儲痰杯為一次性使用并且自帶消毒液，方便、衛生，適用于所有呼吸系統疾病的患者在住院期間以及家庭護理中使用[2]；② 通過儲痰杯內部扇形開閉裝置將痰液隔離在杯體的下部，可以消除患者的不良視覺刺激，并可以減少惡心等不良反應的發生；③ 開閉裝置由2組扇形平移機構組成，并且各扇葉平板的銜接邊處設置有密封條，不僅保證了儲痰杯在不使用時的封閉效果，同時也避免了由于患者不小心打翻痰杯時，使痰液溢出污染周圍環境的情況發生；④ 通過藥劑推送裝置在使用時才將消毒劑與水充分混合，現配現用，既保證了消毒液的濃度，又能更好地達到減少疾病傳播，以利于患者的康復的目的。
